Несамовсасывающий, одноступенчатый, центробежный, насос NK 100-315/312 A2-F-A-E-BAQE со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.
| Вес брутто, кг | 460 |
| Вес нетто, кг | 433 |
| Вторичное уплотнение вала | Нет |
| Вход насоса | DN 125 |
| Выходное подсоединение | DN 100 |
| Диаметр вала, мм | 32 |
| Допуски по рабочим характеристикам | ISO9906:2012 3B |
| Допустимое давление, бар | PN 16 |

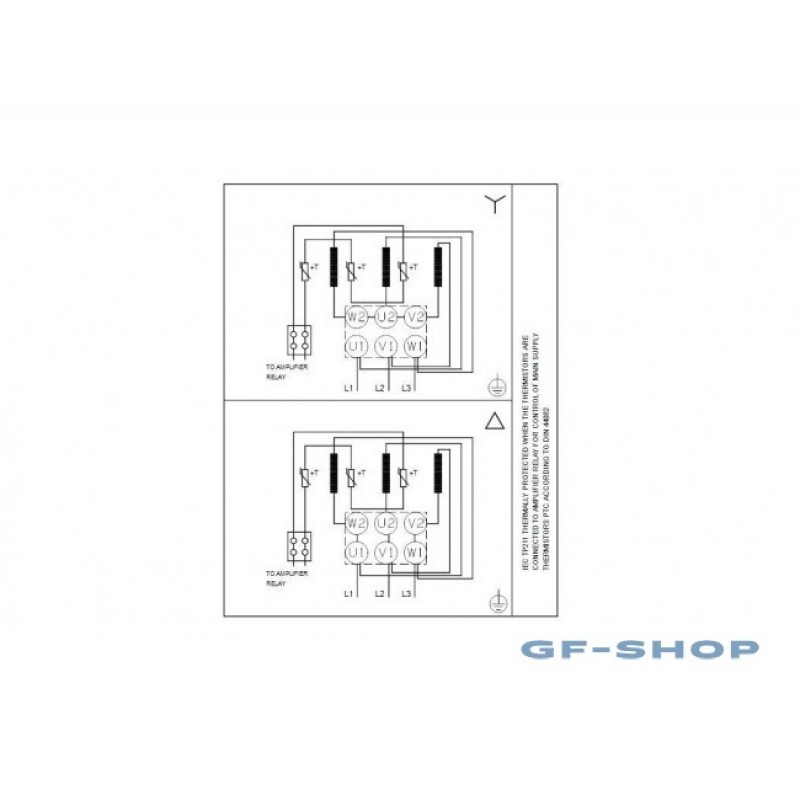

| Защита электродвигателя | PTC |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Класс энергоэффективности | IE2 |
| Код материала | A |
| Код присоединения | F |
| Код резины | E |
| Количество полюсов | 4 |
| Компенсационное кольцо,материал | Высоколегированная латунь(CuZn34Mn3AI2 |
| Корпус насоса | ASTM48-40 BEN-GJL-250Чугун |
| Коэффициент мощности | 0.9 |
| Максимальная температура окружающей среды, °C | 60 |
| Максимальное рабочее давление, бар | 16 |
| Материал рабочего колеса | ASTM48-30 BEN-GJL-200Чугун |
| Минимальный индекс эффективности MEI ≥ | 0.70 |
| Номер электродвигателя | 83L15130 |
| Номинальная мощность P2, кВт | 22 |
| Номинальная скорость, об/м | 1470 |
| Номинальное напряжение, В | 3 x 380-420D/660-725Y |
| Номинальное рабочее колесо, мм | 315 |
| Номинальный напор, м | 30.7 |
| Номинальный расход, м³/ч | 179 |
| Номинальный ток, А | 42,5-38,5/24,4-22,2 |
| Объем упаковки, м³ | 1.38 |
| Опорная рама | EN / ISO |
| Первичное уплотнение вала | BAQE |
| Плотность, кг/м³ | 998.2 |
| Пусковой ток, А | 750-750 |
| Рабочая жидкость | Вода |
| Текущий диаметр рабочего колеса, мм | 312 |
| Температура перекачиваемых жидкостей, °C | 0 .. 120 |
| Тип исполнения | A2 |
| Тип муфты | Проставка |
| Тип смазки | Grease |
| Тип электродвигателя | MMG180LA |
| ТН ВЭД ЕАЭС Код | 8413705900 |
| Трубное соединение | EN 1092-2 |
| Файлы | https://cdn.gf-shop.ru/download/katalog-nb-nbe-nk-nke.pdf, https://cdn.gf-shop.ru/download/dopolneneie-k-pasportu-rukovodstvo-po-montazhu-i-ekspluatacii-tre-d-nb-g-e-nk-g-e-tpe-d-serii-2000-do-11-kvt.pdf, https://cdn.gf-shop.ru/download/instrukcii-po-tehnike-bezopasnosti-i-prochaya-vazhnaya-informaciya-grundfos-nk-nkg.pdf, https://cdn.gf-shop.ru/download/kratkoe-rukovodstvo-grundfos-nk-nkg.pdf, https://cdn.gf-shop.ru/download/pasport-rukovodstvo-po-montazhu-i-ekspluatacii-nk-nkg-nke-nkge.pdf, https://cdn.gf-shop.ru/download/servisnaya-informaciya-grundfos-nk.pdf |
| Частота питающей сети, Гц | 50 |
| Щелевое уплотнение(я) | щелевое уплотнение |
| Энергоэффективность | IE2 91,8 |
| Эффективность двигателя при 3/4 нагрузки, % | 91.8-91.8 |
| Эффективность электродвигателя при 1/2 нагрузки, % | 91.1-91.1 |
| Эффективность электродвигателя при полной нагрузке, % | 91.8-91.8 |
