- Производитель:
- Артикул:99536355
- Доступно:9999 шт.

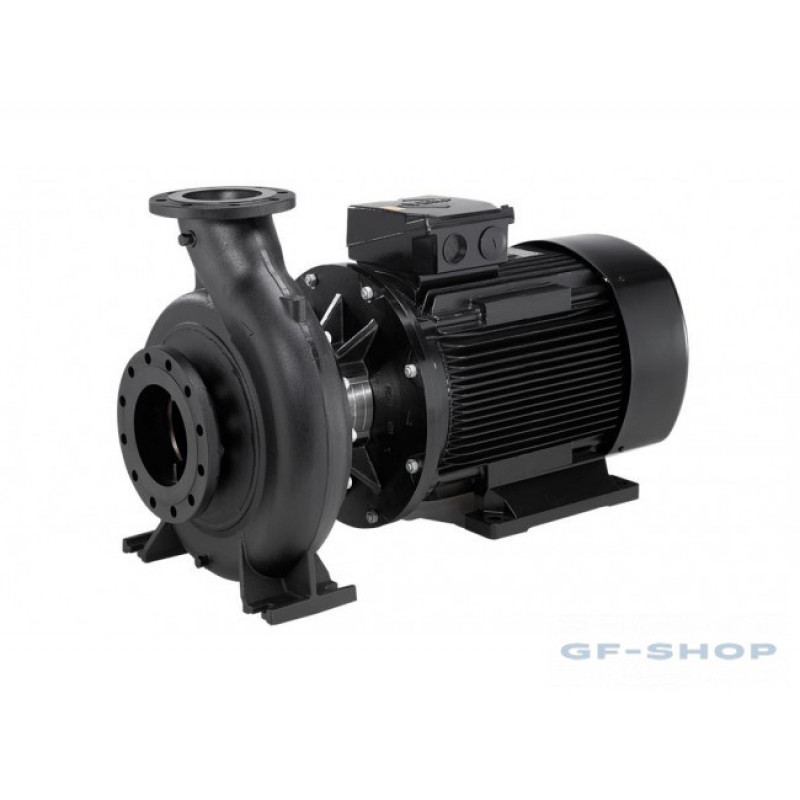

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.
| Cos phi | 0.9 |
| Nominal impeller diameter | 200 |
| Вал | AISI 304EN 1.4301Stainless steel |
| Диаметр вала, мм | 32 |
| Допуски по рабочим характеристикам | ISO9906:2012 3B |
| Допустимая температура жидкости, °C | 20-25 .. 120 |
| Допустимое давление, бар | PN 16 |

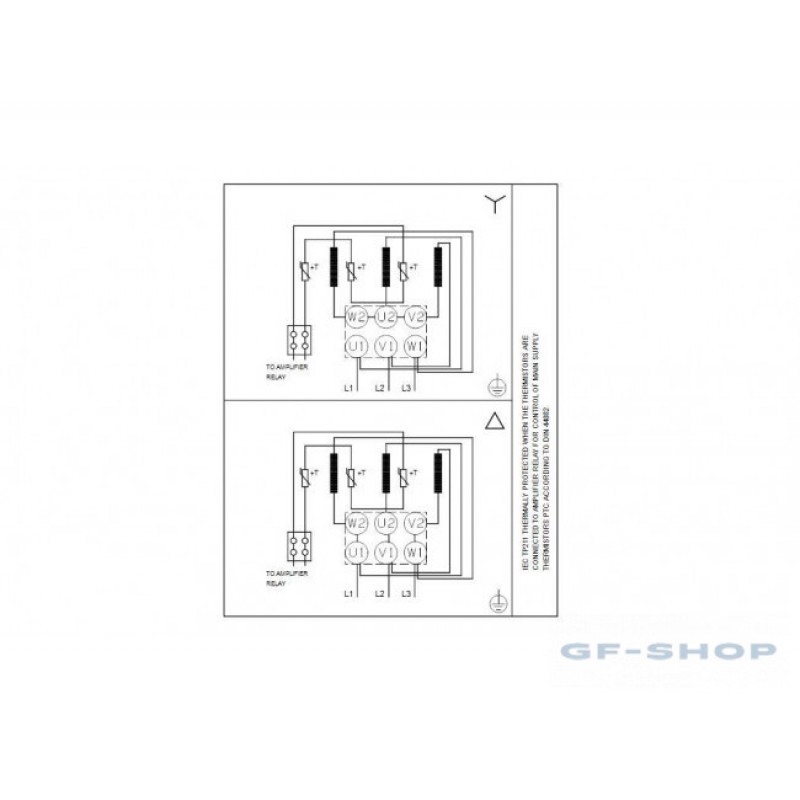

| Защита электродвигателя | PTC |
| Изнашиваемое кольцо | Brass |
| Класс изоляции (IEC 85) | F |
| Класс энергоэффективности | IE2 |
| Код материала | A |
| Код присоединения | F2 |
| Код резины | E |
| Код торцевого уплотнения вала | BQQE |
| Количество полюсов | 2 |
| Конструкция подшипника | Standard |
| Корпус насоса | ASTM class 35Чугун |
| Корпус насоса с ножками | Да |
| Максимальная температура окружающей среды, °C | 60 |
| Максимальное рабочее давление, бар | 16 |
| Материал корпуса | EN-GJL-250 |
| Материал рабочего колеса | Чугун |
| Монтажное обозначение по IEC 34-7 | IM B35 |
| Номер электродвигателя | 83K15438 |
| Номинальная мощность P2, кВт | 55 |
| Номинальная скорость, об/м | 2970 |
| Номинальное напряжение, В | 3 x 380-420D/660-725Y |
| Номинальный напор | 37.86 |
| Номинальный расход | 420³/ч |
| Номинальный ток, А | 99,5-90,0/57,0-52,0 |
| Опорный блок | N |
| Плотность, кг/м³ | 998.2 |
| Пусковой ток, А | 750-750 |
| Рабочая жидкость | Вода |
| Рабочее колесо, AISI/ASTM | ASTM class 30 |
| Рабочее колесо, EN/DIN | EN-GJL-200 |
| Размер всасывающего патрубка | DN 150 |
| Размер напорного патрубка | DN 125 |
| Скорость насоса, при которой расчитаны его характеристики | 2970 |
| Стандарт соединения труб | EN 1092-2 |
| Степень защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Текущий диаметр рабочего колеса, мм | 181 |
| Тип исполнения | A |
| Тип установки уплотнения | Одинарное |
| Файлы | https://cdn.gf-shop.ru/download/pasport-rukovodstvo-po-montazhu-i-ekspluatacii-grundfos-nb-nbg-nbe-nbge.pdf, https://cdn.gf-shop.ru/download/instrukciya-po-tehnike-bezopasnosti-grundfos-nb-nbg-nbe-nbge.pdf |
